Einrichtung · 15 Min.

Mennekes AMTRON mit Solistrom verbinden

Mit einer Wallbox der AMTRON-Serie von Mennekes lädst du dein E-Auto über OCPP automatisch mit überschüssigem Solarstrom. Diese Anleitung zeigt dir, wo du die OCPP-URL einträgst und welche Werte du dafür in der Weboberfläche setzt.

Kompatibel mit 4 Geräten

Mennekes AMTRON® 4Business
Mennekes AMTRON® 4You
Mennekes AMTRON® Charge Control
Mennekes AMTRON® Professional

Die Wallboxen der AMTRON-Serie tauschen sich über OCPP mit Solistrom aus.

OCPP (Open Charge Point Protocol) ist ein offener, lizenzfreier Standard, über den Ladestationen mit einem zentralen Steuerungssystem kommunizieren.

Unterstützt werden die AMTRON® Charge Control, AMTRON® 4You 500, AMTRON® 4Business 700 und AMTRON® Professional, ausgenommen die Mennekes Amtron Premium 11 C2. Mehr dazu findest du bei Mennekes unter Kompatible Systeme.

Bevor du startest, sollte die Wallbox mit dem Internet verbunden sein und die neuesten Updates haben.

Du brauchst außerdem einen Geräte mit Browser, Benutzername und Passwort für die Weboberfläche der Wallbox.

Hast du mehrere Wallboxen, richte sie nacheinander ein.

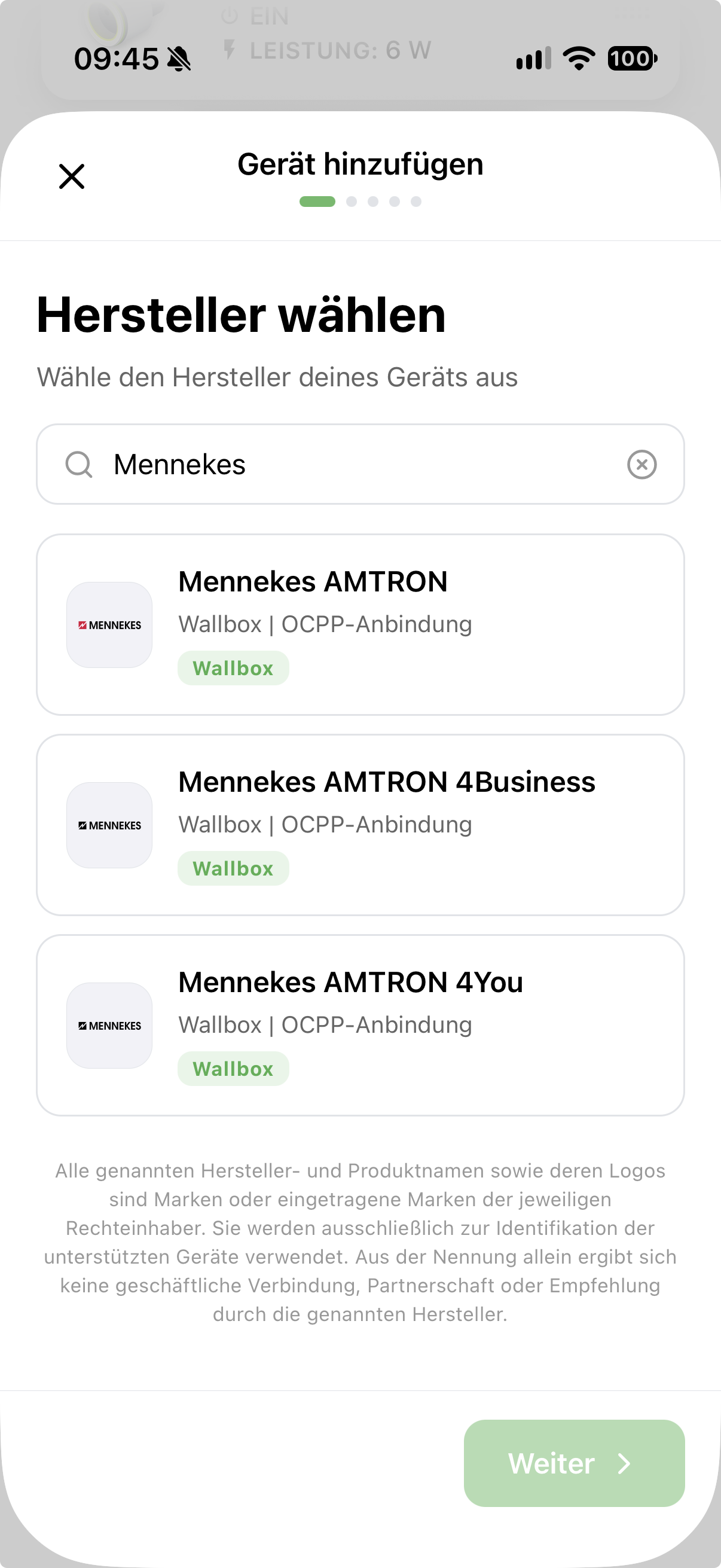

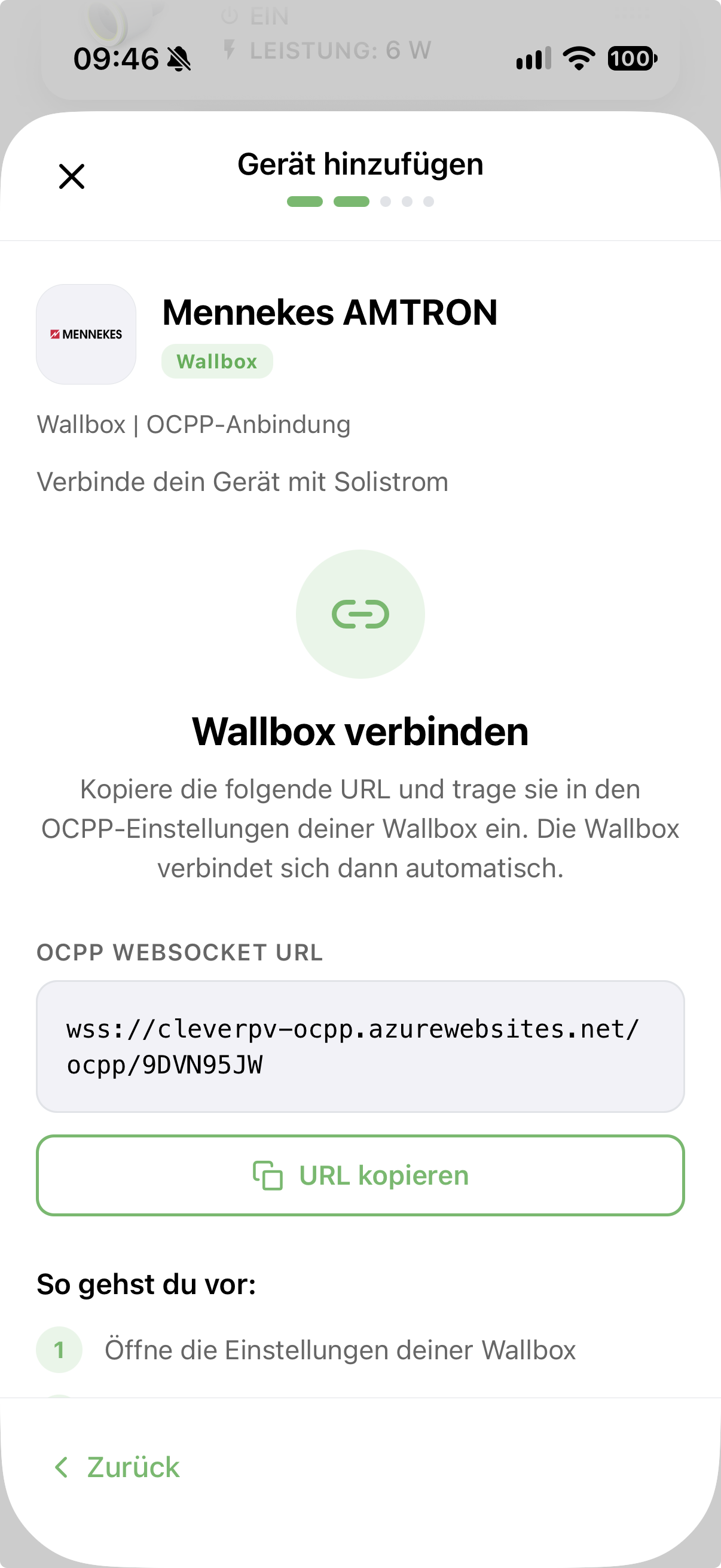

OCPP-URL in der Solistrom-App kopieren

Füge in der Solistrom-App deine Mennekes-Wallbox als neues Gerät hinzu.

Die App zeigt dir daraufhin deine persönliche OCPP-URL – kopiere sie über den Kopier-Button.

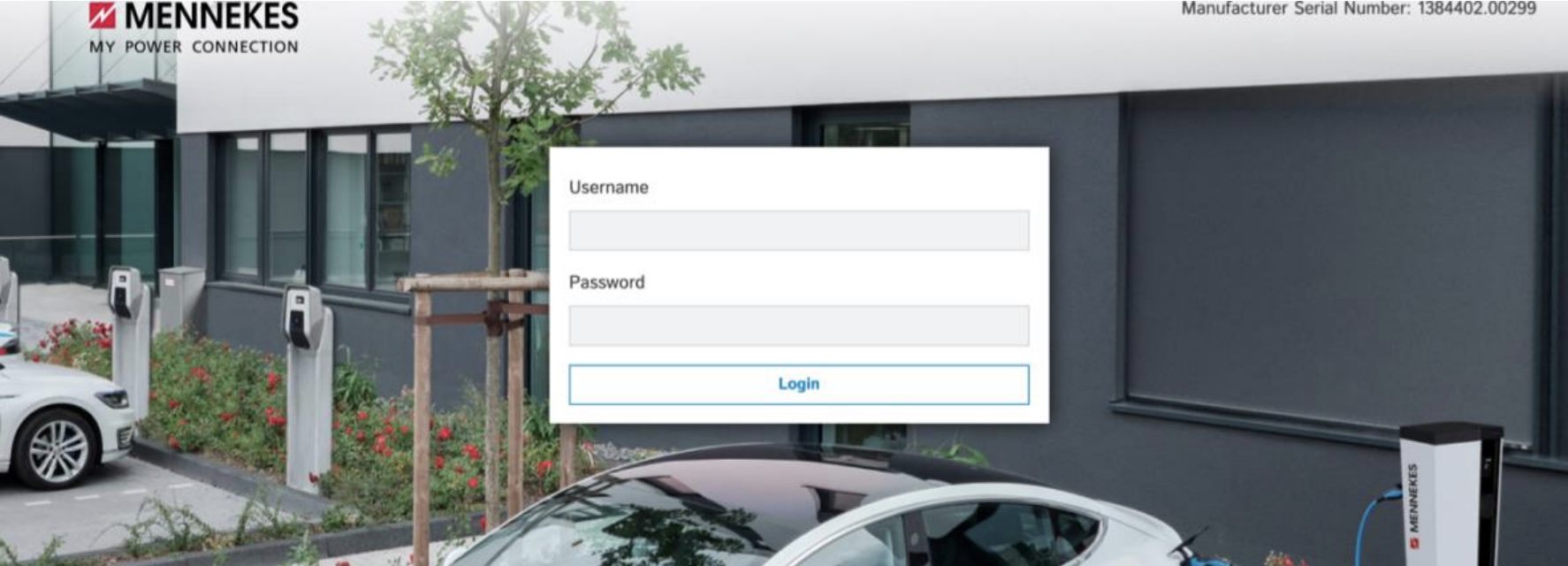

Weboberfläche der Wallbox öffnen

Öffne auf deinem Laptop/Smartphone einen Browser und gib die IP-Adresse deiner Mennekes-Ladestation in die Adresszeile ein.
Die IP-Adresse findest du z.B. in dem Dashboard deines Routers evtl. auch in der Mennekes App.

http://<|P-Adresse deiner Mennekes Ladestation>

Im Mennekes-Dashboard, welches dann erscheint, meldest du dich mit Benutzername und Passwort an.

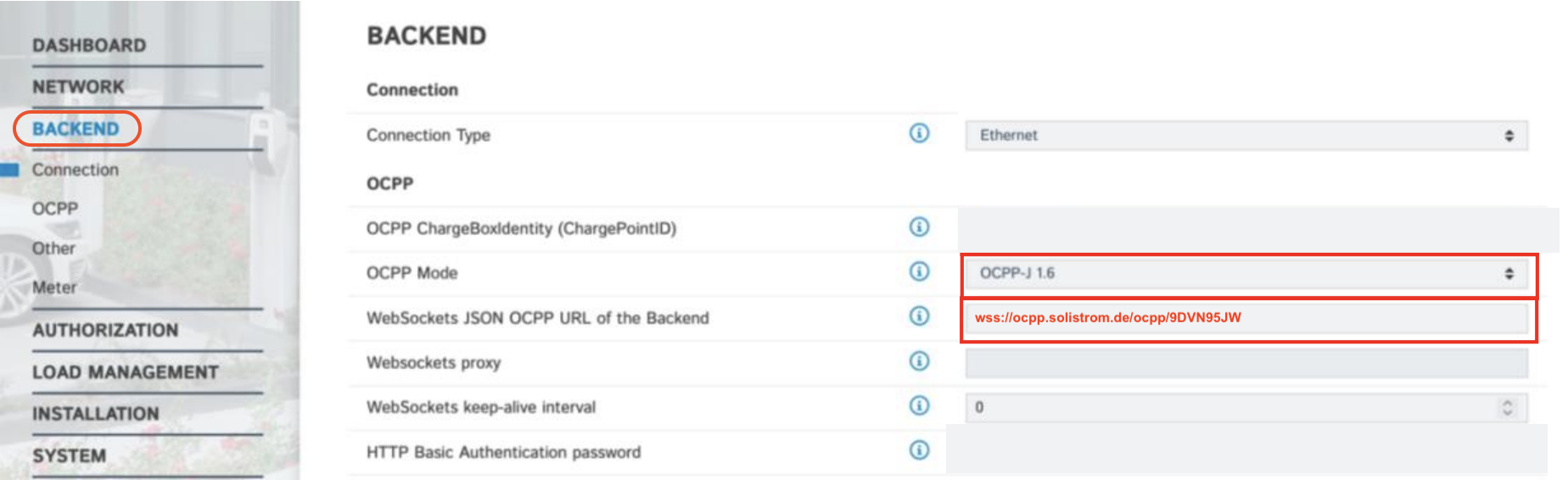

OCPP-URL eintragen

Klicke im Menü links auf den Reiter [Backend] und füge die kopierte OCPP-URL aus der Solistrom App in das Feld „WebSockets JSON OCPP URL of the Backend“ ein.

Achte darauf, dass der Name der Wallbox weder Leerzeichen noch Unterstriche („_“) enthält, sonst lässt sie sich nicht ansteuern.
Backend-Einstellungen anpassen
Setze im Reiter [Backend] außerdem diese Werte und klicke danach auf [Speichern]:
- Websockets Proxy: leer lassen
- WebSockets Keep-Alive-Intervall: 0
- Sende informative StatusNotifications: An
- Sende StatusNotifications für Fehler: An
- Strategie f. StatusNotification Zustandsübergänge: Belegt während des Ladens
- Langes Abrufen von Konfigurationsschlüsseln erlaubt: An
- Laden verbieten wenn Queue voll: Aus
- Timeout der Backend-Verbindung: 60
- SSL Modus als Client: Nur verschlüsseln - Keine Authentifizierung
- TCP Watchdog Timeout: 10800
- Backend-Verbindung als Fehler signalisieren: An
- Nullrücksetzverhalten: An
- Senden des öfftl. Schlüssels des Zählers: Aus
- DataTransfer für Tarif und Gesamtnutzung: Aus
- Meter values sampled data: Energy.Active.Import.Register
- Meter Value Sample Interval: 10
- Meter values aligned data: Energy.Active.Import.Register
- Clock aligned data interval: 0
Autorisierung einstellen
Wechsle in den Reiter [Authorization], stelle diese Optionen ein und klicke wieder auf [Speichern]:
- Kostenlos laden: Aus
- Im Zweifel Laden zulassen: Aus
- Timeout für die Fahrzeugverbindung: 20–63
- Sende OCPP Authorize für RemoteStart Anfrage: An
- Transaktionsmodus stoppen: Normal
- Aktuator nur bei Autorisierung schließen: Aus
- RFID Tag Groß/Kleinschreibung: Kleinschreibung
- Local Pre Authorize: Aus
- Local Authorize Offline: Aus
Neu starten und Wallbox auswählen

Starte die Ladestation neu, damit die Änderungen greifen.
Bis sie sich bei Solistrom meldet, können bis zu 10 Minuten vergehen; danach erscheint sie in der Solistrom-App und du wählst sie aus der Liste.

Ihren ersten Status schickt die Wallbox erst, wenn du einen Ladevorgang startest.

Kommt keine Verbindung zustande, prüfe die Internetverbindung, schalte IEEE 802.1x (eine Zugangskontrolle fürs Netzwerk) ab und stelle den „Modus der Ethernet Konfiguration“ auf DHCP, also auf automatische Adressvergabe.
